壓力回流式噴槍和泵站系統
更新時間 2025-05-09
閱讀 0
壓力回流式噴嘴無論噴霧量如何變化，噴嘴的供水壓力保持恒定，所有的噴嘴都是從同一供水管供水，利用液體壓力霧化，并共用一個回流管將回水返回到供水管。通過調節回流管路壓力來調節噴霧水量，水量調節比可以達到10:1。噴嘴供水壓力保持350bar左右，噴嘴的特殊設計使得產生的液滴顆粒非常細小，蒸發時間特別短，適合于氣體冷卻。噴嘴采用鈦合金、碳化鎢、420確質不銹鋼等材質，有效防止磨損，延長了使用壽命。

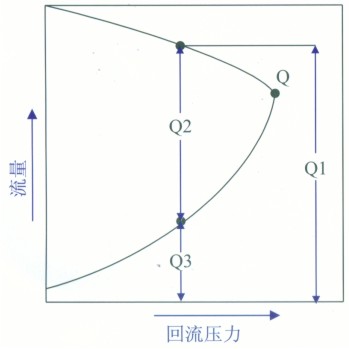

壓力流量圖說明了回流壓力變化時總供水量中被霧化噴射部分的變化，同時也給出了在相同供水壓力下，要獲得
某一噴水流量時，相對尖的回水壓力。在圖中，
Q1=Q2+Q3
其中，Q1表示泵的總供水量
Q2表示回流流量
Q3表示霧化噴射流量
當調節閥完全關閉時，沒有回流流量。在Q點處，泵的總供水量全部用來噴霧，因此，Q3max=Q1(Q2=0)
